Фрезерний інструмент CSMCN-H

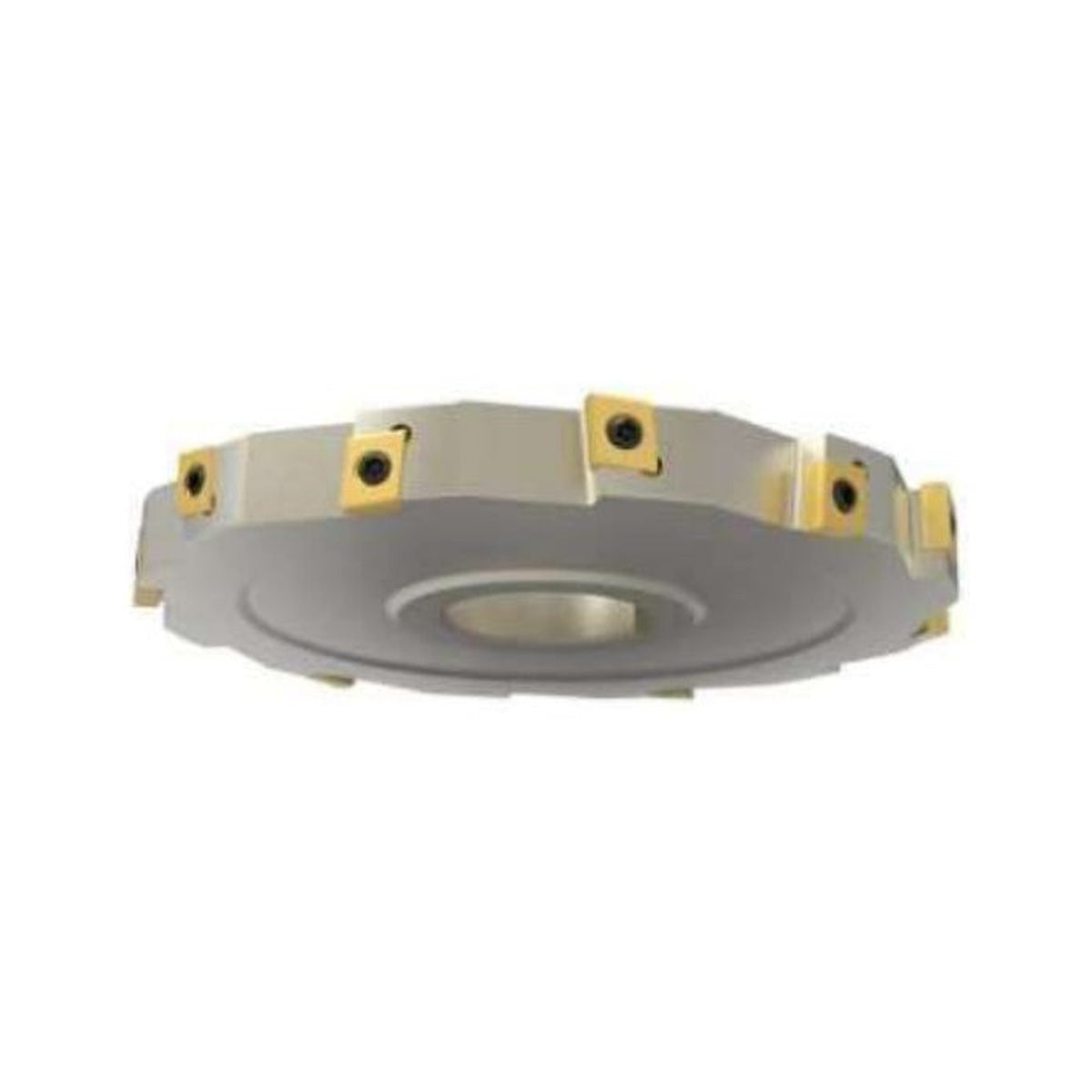

Фрезерний інструмент CSMCN-H — тристороння дискова фреза
Артикул: A71153
CSMCN-H — тристороння дискова фреза з кутом у плані тристороннє різання. Конструкція призначена для встановлення змінних пластин CNHX 1005; виконання підбирають за діаметром, довжиною, типом хвостовика або приєднувальної різьби.
Переваги та особливості
- Кут у плані тристороннє різання для обробки уступів і фрезерування площин.
- Сумісність зі змінними пластинами CNHX 1005.
- Діапазон робочих діаметрів: 80-200 мм.

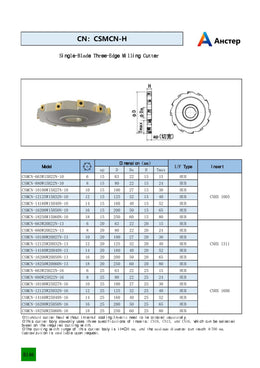

- Повна технічна сторінка каталогу додана другою світлиною.
Застосування
Для фрезерування уступів, пазів і локальних площин на обробних центрах та фрезерних верстатах. Потрібне виконання визначають за посадкою інструменту, вильотом, матеріалом деталі та режимом обробки.
Технічні дані з каталогу
| Артикул | A71153 |
| Серія | CSMCN-H |
| Тип | тристороння дискова фреза |
| Кут у плані | тристороннє різання |
| Діаметр | 80-200 мм |
| Глибина різання ap | ширина паза за виконанням |
| Пластини | CNHX 1005 |
| Виконання | посадковий отвір |
| Каталожна сторінка | 183 |
Ключові параметри для підбору
| Посадка | за хвостовиком або приєднувальною різьбою |
| Підбір | за діаметром, довжиною, вильотом і типом пластини |
| Пластини | замовляються окремо |
Комплектація та консультація
Для підбору повідомте модель верстата, тип шпинделя або оправки, потрібний діаметр, довжину та матеріал деталі.
Каталог фрезерного інструменту
Найпоширеніші запитання:
Найпоширеніші питання
Для яких операцій призначений цей тримач?
Для фрезерування уступів, пазів і локальних площин.
Які пластини використовуються?
За каталогом застосовуються пластини CNHX 1005.
Як вибрати потрібне виконання?
За діаметром, довжиною, вильотом, хвостовиком або різьбою та типом пластини.
Чи входять пластини до комплекту?
Ні, змінні пластини замовляються окремо.
Які дані потрібні для підбору?
Модель верстата, тип оправки, діаметр, довжина, матеріал деталі та режим обробки.
