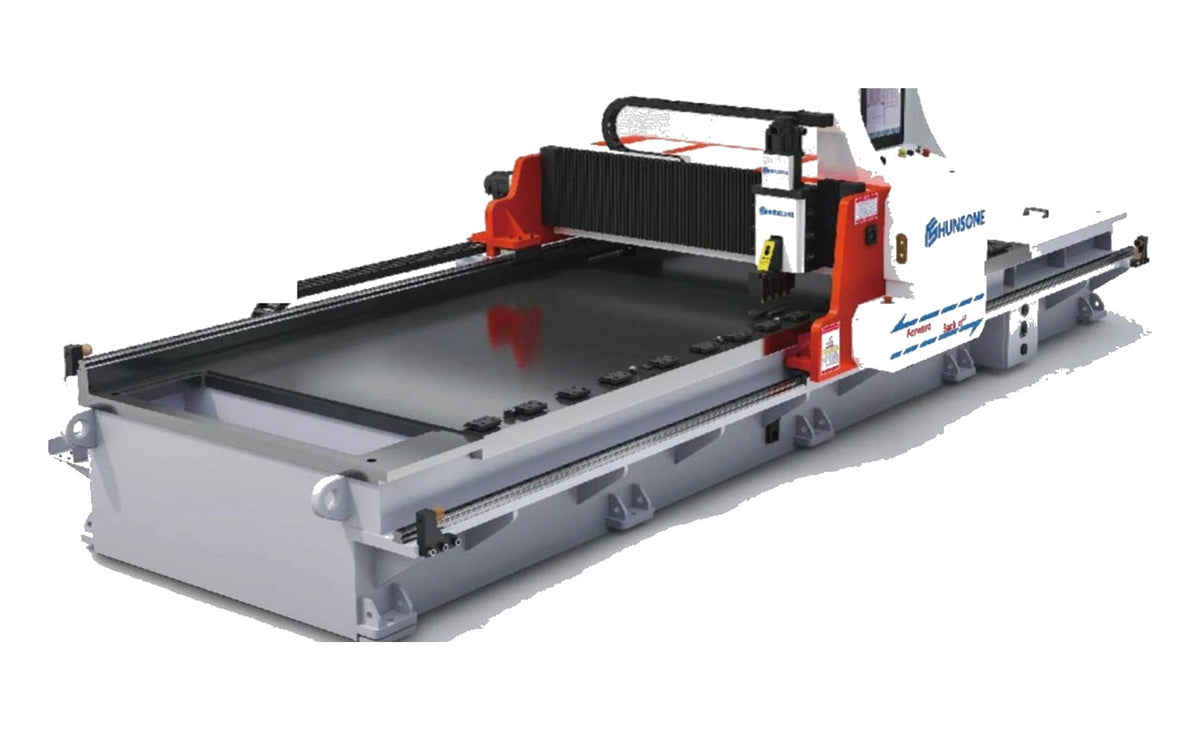

Горизонтальний верстат для пазування HSL
Завантажити каталогГоризонтальний верстат для пазування HSL
Артикул: A70803
Горизонтальний верстат для пазування HSL — обладнання для V-подібного пазування листового металу. Висока стабільність, висока точність обробки. Збільшена опорна площа забезпечує стабільнішу конструкцію, високу адаптивність, зручність в експлуатації та підвищений рівень безпеки. Картка оформлена за даними старого сайту ANSTER і допомагає швидко оцінити серію, основні параметри та напрям застосування.
Переваги
- Висока стабільність та точність обробки
- Збільшена опорна площа для стабільності
- Висока адаптивність, зручність експлуатації
- Підвищений рівень безпеки
Сфери застосування
підготовка декоративних панелей, фасадних касет, корпусних деталей і листових заготовок перед згинанням.
Стандартне оснащення
- PMI кульковий гвинт
- Лезо зі сплаву KORLOY або ABP
- Серводвигун HUST
- Жировіддільник, ручний масляний насос
- Повітряний компресор
- Кінцевий вимикач AUTONICS
- Лінійні напрямні HIWIN
Системи керування
- HUST A60IBL19: 19" сенсорний екран; Англійська та китайська мови стандартно; Підтримка допоміжного програмування CAD/CAM
Технічні характеристики
| Параметр | HSL-1250×2500 | HSL-1250×3200 | HSL-1250×4000 | HSL-1250×5000 | HSL-1250×6000 | HSL-1500×2500 | HSL-1500×3200 | HSL-1500×4000 | HSL-1500×5000 | HSL-1500×6000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Матеріал | STS304 & Q345 | STS304 & Q345 | STS304 & Q345 | STS304 & Q345 | STS304 & Q345 | STS304 & Q345 | STS304 & Q345 | STS304 & Q345 | STS304 & Q345 | STS304 & Q345 |
| Макс. довжина пазу | 2500мм | 3200мм | 4000мм | 5000мм | 6000мм | 2500мм | 3200мм | 4000мм | 5000мм | 6000мм |
| Макс. ширина пазу | 1250мм | 1250мм | 1250мм | 1250мм | 1250мм | 1500мм | 1500мм | 1500мм | 1500мм | 1500мм |
| Діапазон товщини | 0.6-4мм | 0.6-4мм | 0.6-4мм | 0.6-4мм | 0.6-4мм | 0.6-4мм | 0.6-4мм | 0.6-4мм | 0.6-4мм | 0.6-4мм |
| Тип керування | 4-осьове ЧПУ (X, Y1, Y2, Z) | — | — | — | — | — | — | — | — | — |
| Дисплей | 19" | 19" | 19" | 19" | 19" | 19" | 19" | 19" | 19" | 19" |
| Ємність пам'яті | 9999 груп | 9999 груп | 9999 груп | 9999 груп | 9999 груп | 9999 груп | 9999 груп | 9999 груп | 9999 груп | 9999 груп |
| Швидкість балки (X) | 0-100 м/хв | 0-100 м/хв | 0-100 м/хв | 0-100 м/хв | 0-100 м/хв | 0-100 м/хв | 0-100 м/хв | 0-100 м/хв | 0-100 м/хв | 0-100 м/хв |
| Тримач/притиск Y1/Y2 | Max 20 м/хв | Max 20 м/хв | Max 20 м/хв | Max 20 м/хв | Max 20 м/хв | Max 20 м/хв | Max 20 м/хв | Max 20 м/хв | Max 20 м/хв | Max 20 м/хв |
| Рух тримача Z | Max 15 м/хв | Max 15 м/хв | Max 15 м/хв | Max 15 м/хв | Max 15 м/хв | Max 15 м/хв | Max 15 м/хв | Max 15 м/хв | Max 15 м/хв | Max 15 м/хв |
| Точність позиціонування | ±0.01мм | ±0.01мм | ±0.01мм | ±0.01мм | ±0.01мм | ±0.01мм | ±0.01мм | ±0.01мм | ±0.01мм | ±0.01мм |
| Двигун балки (X) | 5.5 кВт | 5.5 кВт | 5.5 кВт | 5.5 кВт | 5.5 кВт | 5.5 кВт | 5.5 кВт | 5.5 кВт | 5.5 кВт | 5.5 кВт |
| Габарити Д×Ш×В | 4600×2300×1560 | 5100×2300×1560 | 5800×2300×1560 | 7100×2300×1560 | 8100×2500×1700 | 4600×2500×1560 | 5100×2500×1560 | 5800×2500×1560 | 7100×2500×1560 | 8100×2500×1700 |
Ключові параметри
| Серія | HSL серія |
Комплектація та підбір
Фінальна комплектація підбирається після уточнення матеріалу, формату заготовки, продуктивності, умов встановлення та потрібних опцій. Для точного підбору передайте менеджеру модельну задачу, креслення або параметри деталей.
PDF-каталог
Каталог Hunsone для серії HSL: комплектація, системи керування, технічні характеристики та варіанти виконання.
Найпоширеніші запитання:
Найпоширеніші питання
Для яких задач підходить HSL серія?
Ця серія призначена для V-подібного пазування листового металу. Найкраще підбирати її під матеріал, формат заготовки, потрібну продуктивність і режим роботи.
Як підібрати потужність або модель?
Потрібно знати матеріал, товщину, формат заготовки та очікувану продуктивність.
Які дані потрібні для підбору робочої зони?
Потрібні габарити заготовки, тип операції, товщина матеріалу та вимоги до точності.
Чи підходить обладнання для серійного виробництва?
Так, за правильно підібраної комплектації обладнання можна використовувати для серійних виробничих задач.
Як уточнити комплектацію та ціну?
Передайте менеджеру матеріал, товщину, формат заготовки, бажану продуктивність і вимоги до опцій — після цього можна підготувати конфігурацію та комерційну пропозицію.
