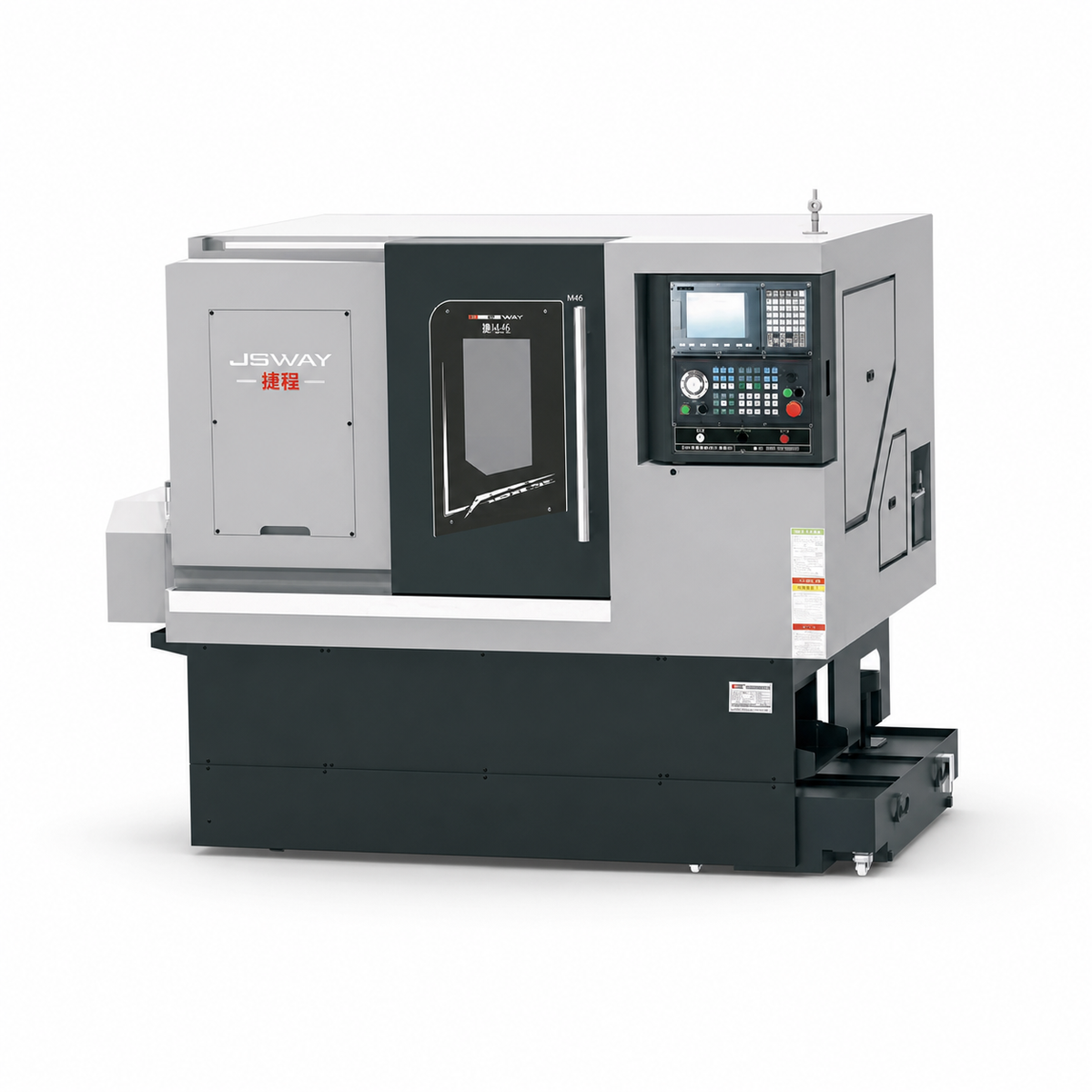

Гребінковий токарно-фрезерний верстат
Гребінковий токарно-фрезерний верстат - серія M46 / M46X-1 / M46X-2
Артикул: 27-0009
Гребінковий токарно-фрезерний верстат серії M46 / M46X-1 / M46X-2 - промислове обладнання з ЧПК для точної токарної та, залежно від виконання, фрезерної обробки деталей за один технологічний цикл.
Переваги обладнання
- Ходовий гвинт великого кроку осі Z — M46, 40мм, з великим зусиллям та високою швидкістю.
- Верстат повністю захищений, абсолютно водостійкий та стружко-непроникний, з великим простором та практичністю. Верстатоснащенийшпинделемгільзовоготипузяпонськими Висока ефективність обробки підшипникаминадвисокоїточності(триспереду, дваззаду), що забезпечуєвисокужорсткістьітривалуточність шпинделя. Биття
- Високошвидкісні характеристики різання шпинделя — до 6000 об/хв, можливе дзеркальне полірувальне оброблення. Шестуни ход-X та Y осей використовують високоточні шпинделя<3мкм, максимальнашвидкість шпинделяверстата— кульковірізьбові гайки C3, обидвакінці зафіксовані 6000 об/хв. підшипниками NSKконічного типу. Подвійна
- Розмір и обробки дуже точні, розмір и верстата в холодному та гарячому стані практично не змінюються. заздалегідьнатягнутаконструкція забезпечує точність обробки. Шасінапрямних Xі Zосей маютьвисоку
- Максимальна швидкість обробки сягає 36 метрів за хвилину. жорсткістьтанизький опір, швидкість зміщення досягає30 м/хв,що скорочує час обробки. Плитатримача інструменту
Сфери застосування
Верстат застосовують у серійному виробництві компонентів для машинобудування, електроніки, медичного обладнання, гідравліки, енергетики та інших галузей. Конкретні операції залежать від модифікації й оснащення.

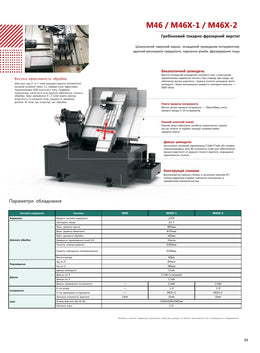

Технічні характеристики
| Система керування | Система | M46 | M46X-1 | M46X-2 |
|---|---|---|---|---|
| Керування | Модель системикерування | 22TA | ||
| Діапазонобробки | ШпиндельJsway | A2-5 | ||
| Макс. діаметр прутка | Φ45мм | |||
| Макс. діаметр обертання | Φ350мм | |||
| Макс. довжина обробки | 100мм | |||
| Швидкість переміщенняосейX/Z | 30м/хв | |||
| Точність позиціонування | 0,005мм | |||
| Точність повторногопозиціонування | 0,008мм | |||
| Висотацентру | 60мм | |||
| Переміщення | Хід осіX | 840мм | ||
| Хід осіZ | 280мм | |||
| Двигун | Двигуншпинделя | 11кВт | ||
| ДвигуносіX | 1,7кВт(згальмом) | |||
| ДвигуносіZ | 1,7кВт | |||
| Двигунприводногоінструменту | — | 1,3кВт | 1,3кВт | |
| Інструменти | К-стьрізців | — | 1–8 | 1–8 |
| К-стьприводнихінструментів | — | ER25×1 | ER25×2 | |
| Інше | Загальнапотужність верстата | 14кВт | 16кВт | 18кВт |
| Розмір верстата(Д×Ш×В) | 2200x1640x2000мм | |||
| Загальнамаса | 3,3т |
Технічні параметри наведені для довідки та можуть змінюватися виробником без попереднього повідомлення.
Комплектація та консультація
Фахівці ANSTER допоможуть підібрати систему керування, шпиндель, турель, приводний інструмент, автоматичний подавач та інше оснащення відповідно до креслення деталі й виробничої програми.
