Канавочний інструмент TDGU/TDGX
Завантажити каталогКанавочний інструмент TDGU/TDGX — пластини для канавок, відрізання та точіння
Артикул: A70983

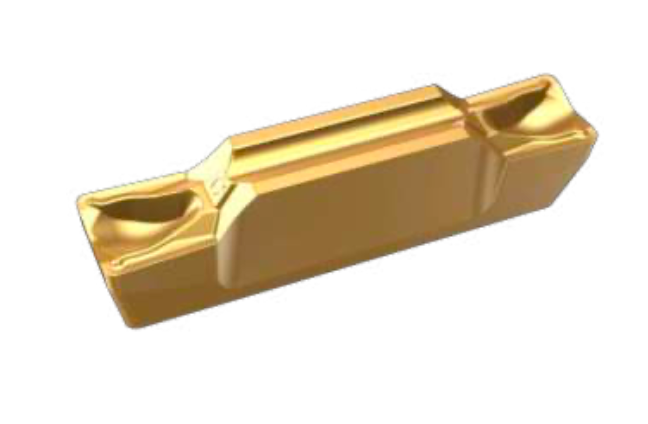

Канавочні пластини TDGU/TDGX призначені для зовнішнього, внутрішнього та торцевого точіння, канавкової обробки й відрізання. Серія охоплює плоскі пресовані пластини шириною 2,0–6,0 мм; потрібна геометрія та сплав підбираються за операцією і режимами різання.
Переваги та особливості
- Одна серія для точіння, канавкової обробки та відрізання.
- Ширина різальної частини від 2,0 до 6,0 мм залежно від моделі.
- Пластини TDGU доступні у сплаві CT5320; моделі TDGX — у CT5320 та CT7320 згідно з каталогом.

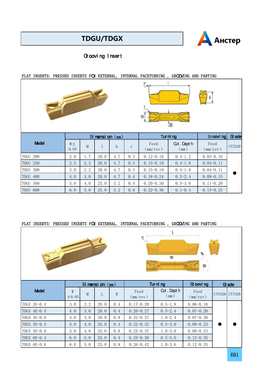

- Повна каталожна сторінка E01 з кресленнями, розмірами та режимами різання додана до медіагалереї.
Застосування
Пластини застосовують для формування зовнішніх, внутрішніх і торцевих канавок, відрізання заготовок та суміжних токарних операцій. Для підбору необхідно врахувати ширину канавки, радіус вершини, глибину різання, подачу та сумісну державку.
Технічні дані TDGU
| Модель | W, мм | M, мм | l, мм | h, мм | r, мм | Подача точіння, мм/об | Глибина різання, мм | Подача канавкування, мм/об |
| TDGU 200 | 2,0 | 1,7 | 20,0 | 4,7 | 0,3 | 0,12–0,18 | 0,4–1,2 | 0,03–0,18 |
| TDGU 250 | 2,5 | 2,2 | 20,0 | 4,7 | 0,3 | 0,15–0,19 | 0,4–1,8 | 0,04–0,11 |
| TDGU 300 | 3,0 | 2,2 | 20,0 | 4,7 | 0,3 | 0,15–0,19 | 0,4–1,8 | 0,04–0,11 |
| TDGU 400 | 4,0 | 3,0 | 20,0 | 4,7 | 0,4 | 0,18–0,24 | 0,5–2,4 | 0,09–0,15 |
| TDGU 500 | 5,0 | 4,0 | 25,0 | 5,2 | 0,4 | 0,20–0,30 | 0,5–3,0 | 0,11–0,20 |
| TDGU 600 | 6,0 | 5,0 | 25,0 | 5,2 | 0,8 | 0,22–0,36 | 0,1–0,4 | 0,13–0,23 |
Технічні дані TDGX
| Модель | W, мм | M, мм | L, мм | R, мм | Подача точіння, мм/об | Глибина різання, мм | Подача канавкування, мм/об |
| TDGX 3E-0.4 | 3,0 | 2,2 | 20,0 | 0,4 | 0,17–0,20 | 0,5–1,8 | 0,06–0,18 |
| TDGX 4E-0.4 | 4,0 | 3,0 | 20,0 | 0,4 | 0,20–0,27 | 0,5–2,4 | 0,07–0,20 |
| TDGX 4E-0.8 | 4,0 | 3,0 | 20,0 | 0,8 | 0,22–0,27 | 1,0–2,4 | 0,07–0,20 |
| TDGX 5E-0.4 | 5,0 | 4,0 | 25,0 | 0,4 | 0,22–0,32 | 0,5–3,0 | 0,08–0,23 |
| TDGX 5E-0.8 | 5,0 | 4,0 | 25,0 | 0,8 | 0,25–0,37 | 1,0–3,0 | 0,08–0,23 |
| TDGX 6E-0.4 | 6,0 | 5,0 | 25,0 | 0,4 | 0,25–0,38 | 0,5–3,6 | 0,12–0,35 |
| TDGX 6E-0.8 | 6,0 | 5,0 | 25,0 | 0,8 | 0,26–0,42 | 1,0–3,6 | 0,12–0,35 |
Ключові параметри для підбору
| Серія | TDGU / TDGX |
| Тип | плоскі пресовані канавочні пластини |
| Ширина W | 2,0–6,0 мм |
| Сплави | CT5320; CT7320 для зазначених моделей TDGX |
| Каталожна сторінка | E01 (сторінка 3 PDF) |
Комплектація та консультація
Пластини та державки замовляються за відповідними позначеннями. Перед замовленням надішліть модель державки, матеріал заготовки, потрібну ширину й глибину канавки — фахівці ANSTER допоможуть звірити геометрію, сплав і режими різання.
PDF-каталог канавочного інструменту
Найпоширеніші запитання:
Найпоширеніші питання
Для яких операцій призначені пластини TDGU/TDGX?
Для зовнішнього, внутрішнього й торцевого точіння, канавкової обробки та відрізання відповідно до вибраної геометрії.
Яку ширину пластини можна вибрати?
Каталог містить моделі з шириною W від 2,0 до 6,0 мм. Точний діапазон залежить від серії TDGU або TDGX.
Які сплави доступні для TDGU/TDGX?
Для TDGU у таблиці зазначено CT5320. Для моделей TDGX каталог зазначає CT5320 та CT7320 залежно від виконання.
Як підібрати сумісну державку?
Потрібні позначення державки, тип операції, ширина та глибина канавки. Менеджер ANSTER звірить сумісність за каталогом.
Де переглянути всі розміри та режими різання?
Повна сторінка E01 додана другим зображенням, а PDF-каталог доступний у блоці перегляду на комп’ютері та для завантаження на телефоні.
