Фрезерний інструмент CFM42ON-05

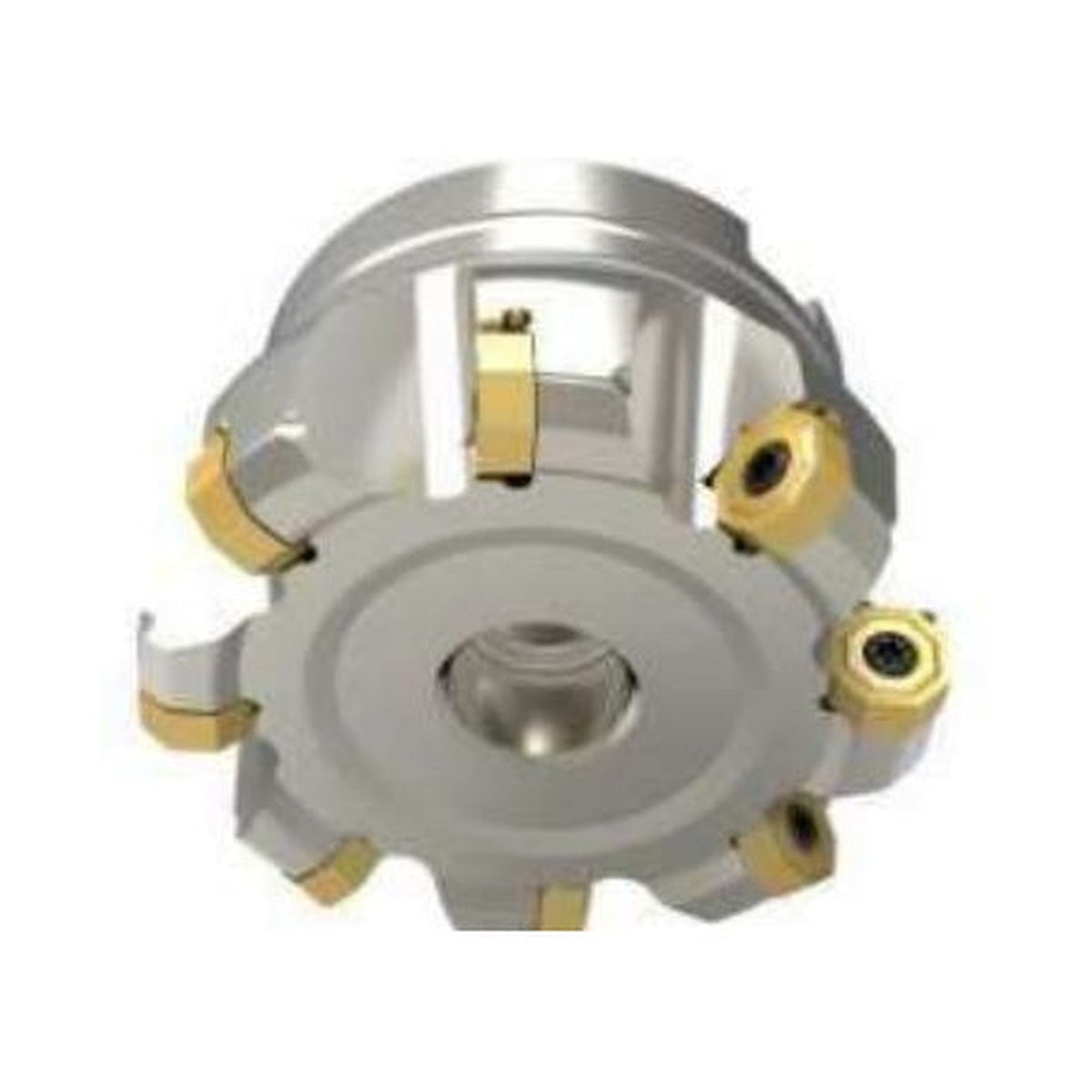

Фрезерний інструмент CFM42ON-05 — торцева фреза з кутом у плані 42°
Артикул: A70982
CFM42ON-05 — корпусна торцева фреза для продуктивної обробки площин зі змінними двосторонніми пластинами ONGU/ONKU 0504. Серія охоплює корпуси діаметром від 50 до 125 мм із різною кількістю зубців і посадковими отворами 22, 27, 32 або 40 мм.
Переваги та особливості
- Кут у плані 42° для стабільного торцевого фрезерування.
- Двосторонні 16-гранні пластини з позитивною геометрією різальної кромки.
- Варіанти корпусів діаметром 50, 63, 80, 100 і 125 мм.

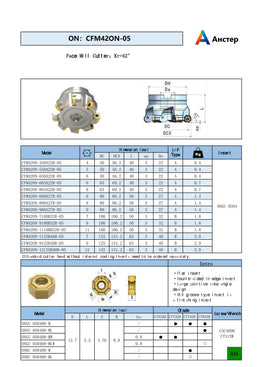

- Повна сторінка каталогу з кресленням, моделями, розмірами та марками пластин додана другою світлиною.
Застосування
Інструмент призначений для торцевого фрезерування площин. Конкретний корпус, кількість зубців і марку пластини підбирають за матеріалом деталі, діаметром обробки, жорсткістю системи та потрібною продуктивністю.
Технічні дані з каталогу
| Артикул | A70982 |
| Серія | CFM42ON-05 |
| Тип | торцева корпусна фреза |
| Кут у плані | 42° |
| Діаметр DC | 50-125 мм |
| Посадковий діаметр Da | 22 / 27 / 32 / 40 мм |
| Глибина різання ap | 3 мм |
| Сумісні пластини | ONGU 0504, ONKU 0504 |
| Охолодження | стандартний корпус без внутрішнього підведення ЗОР |
| Каталожна сторінка | 75 (позначення B45) |
Ключові параметри для підбору
| Ряд моделей | 14 виконань: 4-12 зубців |
| Маса корпусу | 0,4-2,9 кг залежно від виконання |
| Пластини | замовляються окремо |
| Комплектуючі | гвинт CSC4090, ключ CTS15W |
Комплектація та консультація
Для підбору повідомте матеріал деталі, потрібний діаметр фрези, посадковий розмір оправки та режим обробки. Фахівці ANSTER допоможуть обрати корпус, геометрію та марку змінної пластини.
Каталог фрезерного інструменту
Найпоширеніші запитання:
Найпоширеніші питання
Для яких операцій призначена CFM42ON-05?
Для торцевого фрезерування площин із кутом у плані 42°.
Які пластини сумісні з цією фрезою?
За каталогом використовуються двосторонні пластини ONGU 0504 та ONKU 0504; потрібна геометрія і марка підбираються за матеріалом та режимом обробки.
Які діаметри корпусів доступні?
У серії наведені корпуси діаметром 50, 63, 80, 100 і 125 мм.
Чи входять змінні пластини до комплекту?
Ні. У каталозі зазначено, що пластини потрібно замовляти окремо.
Що потрібно повідомити для підбору?
Матеріал деталі, потрібний діаметр фрези, посадковий діаметр оправки, верстат і бажаний режим обробки.
