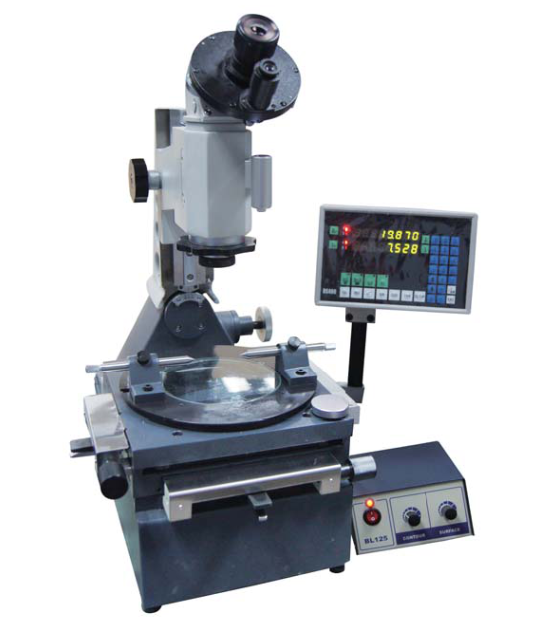

Мікроскоп інструментальний малий JX20 (стандартна комплектація)
Мікроскоп інструментальний малий JX20 — цифровий прилад для точних вимірювань
Артикул: 31-0001
Малий цифровий інструментальний мікроскоп JX20 призначений для точного вимірювання кутів, різьб, координатного суміщення та контролю малих деталей. Стандартна комплектація поєднує гонометричний окуляр, оптичну систему та вимірювальний стіл для виконання контрольних операцій у виробничих і метрологічних задачах.
Переваги JX20
- Гонометричний окуляр з основним окуляром для наведення та малим окуляром для зчитування кута.
- Головний мікроскоп відхиляється ліворуч і праворуч для вимірювання спіралей деталей.
- Різні окуляри та об’єктиви забезпечують чітке зображення і велике поле зору.
- Фотоелектрична система індикації з високоточною лінійкою шкалою по осях X та Y забезпечує пряме зчитування.
- Робочий стіл має швидке та мікропереміщення, а також обертання для вимірювання кутів; центральна опора використовується для контролю валів.
Сфери застосування
Контроль геометрії, вимірювання кутів і різьб, перевірка координатного суміщення, контроль малих деталей та валів у виробничих, інструментальних і метрологічних підрозділах.
Технічні параметри
| Діапазон координати X | 0–100 мм |
| Діапазон координати Y | 0–50 мм |
| Роздільна здатність X/Y | 0,001 мм |
| Точність приладу | (2 + L/50) мкм, де L — виміряна довжина, мм |
| Діаметр круглого стола | 115 мм |
| Допустиме навантаження | 2 кг |
| Переміщення по осі Z | 90 мм |
| Кут відхилення | ±10° |
| Діапазон кутового градуювання | 0°–360° |
| Ціна поділки гонометричного окуляра | 1′ |
| Діапазон градуювання шаблонного окуляра | ±7° |
| Ціна поділки шаблонного окуляра | 10′ |
| Макс. діаметр затиску задньої бабки | Ø50 мм |
| Макс. довжина затиску | 110 мм |
Оптична система
| Параметр | 1× | 3× | 5× |
|---|---|---|---|
| Загальне збільшення (об’єктив) | 10× | 30× | 50× |
| Робоча відстань (об’єктив) | 79 мм | 69 мм | 50 мм |
| Поле зору (об’єктив) | Ø20 мм | Ø6,7 мм | Ø4 мм |
| Загальне збільшення (подвійний окуляр) | 14,7× | 42× | 65,1× |
| Робоча відстань (подвійний окуляр) | 35,7 мм | 64 мм | 48 мм |
| Поле зору (подвійний окуляр) | Ø13 мм | Ø4,6 мм | Ø2,9 мм |
Додаткові параметри та умови експлуатації
| Макс. глибина отвору Ø>5 мм | 15 мм |
| Вимірювальне зусилля | 0,1 Н |
| Стабільність вимірювання | 0,001 мм |
| Похибка суміщення подвійного зображення | < 0,001 мм |
| Температура приміщення | 20 ± 3 °C |
| Відносна вологість | не більше 60% |
| Габарити (Д × Ш × В) | 600×350×530 мм |
| Маса основи | 46 кг |
Підбір комплектації
Для уточнення комплектації, доступних оптичних елементів і термінів постачання зверніться до менеджерів ANSTER.
Найпоширеніші запитання:
Найпоширеніші питання
Для яких вимірювань призначений JX20?
JX20 призначений для вимірювання кутів, різьб, координатного суміщення та контролю малих деталей.
Який діапазон переміщення робочого стола?
Діапазон координати X становить 0–100 мм, координати Y — 0–50 мм, переміщення по осі Z — 90 мм.
Яка роздільна здатність вимірювань?
Роздільна здатність по осях X/Y і стабільність вимірювання становлять 0,001 мм.
Які збільшення доступні?
Для об’єктива вказано загальне збільшення 10×, 30× і 50×; для подвійного окуляра — 14,7×, 42× і 65,1×.
Які умови експлуатації?
Рекомендована температура приміщення — 20 ± 3 °C, відносна вологість — не більше 60%.
