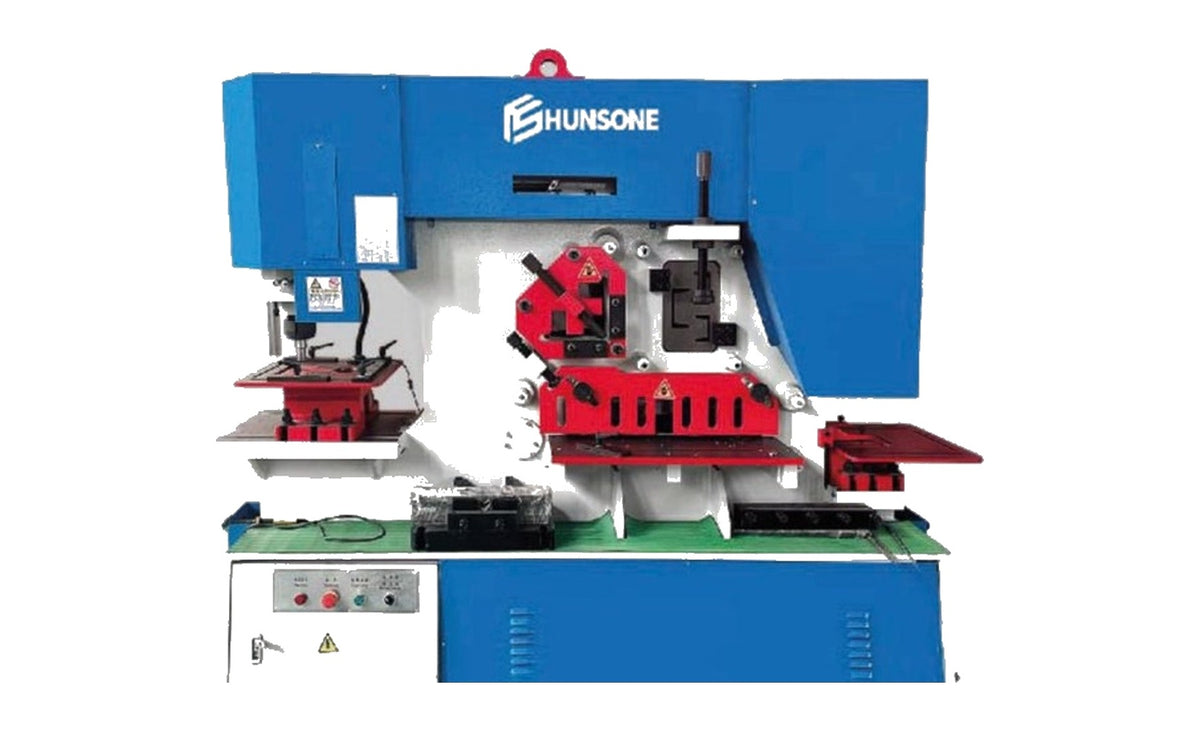

Гідравлічний комбінований верстат для пробивання та різання
Завантажити каталогГідравлічний комбінований верстат для пробивання та різання
Q35Y серія
Артикул: A70807
Ціна за запитом
Універсальність, висока точність. Верстат із гідравлічним приводом виконує різання, пробивання та штампування плоского, квадратного та круглого прокату, куточків, швелерів і двотаврових балок. Висока ефективність, гнучкість, економія витрат.
Переваги
- Універсальність та висока точність
- Вирізання труб, пробивання, штампування
- Згинання та закруглення куточків
- Робота з плоским, квадратним, круглим прокатом, U-профілями
Технічні характеристики
| Параметр | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 |
|---|---|---|---|---|---|
| Тиск пробивання | 60T | 90T | 120T | 160T | 200T |
| Макс. товщина різання листа | 16мм | 20мм | 25мм | 30мм | 40мм |
| Міцність матеріалу | ≤450 Н/мм² | ≤450 Н/мм² | ≤450 Н/мм² | ≤450 Н/мм² | ≤450 Н/мм² |
| Кут різання | 7° | 8° | 8° | 8° | 8° |
| Різання плоского прута | 16×250 / 8×400 | 20×330 / 10×480 | 25×330 / 16×600 | 30×335 / 20×600 | 40×335 / 30×600 |
| Макс. хід циліндра | 80мм | 80мм | 80мм | 80мм | 100мм |
| Частота циклів | 11-20/хв | 12-20/хв | 8-18/хв | 6-16/хв | 6-16/хв |
| Глибина горла | 300мм | 355мм | 400мм | 600мм | 530мм |
| Глибина пробивання | 16мм | 20мм | 25мм | 28мм | 35мм |
| Макс. діаметр отвору | 25мм | 30мм | 35мм | 38мм | 40мм |
| Потужність двигуна | 5.5 кВт | 7.5 кВт | 11 кВт | 15 кВт | 18.5 кВт |
| Габарити Д×Ш×В | 1740×810×1830 | 1950×900×1950 | 2355×960×2090 | 2800×1050×2450 | 2900×1100×2500 |
Сфери застосування
Пробивання отворів, різання листа та прутка, штампування, робота з куточками, швелерами, двотавровими балками, плоским, квадратним і круглим прокатом. Верстат підходить для ремонтних майстерень, металоконструкцій і універсальних виробничих ділянок.
Підбір та консультація
Для підбору моделі Q35Y потрібно уточнити максимальну товщину листа, потрібний тиск пробивання, діаметр отворів, тип профілю, частоту циклів і доступний простір під обладнання.
PDF-каталог
Каталог Hunsone для серії Q35Y: комплектація, системи керування, технічні характеристики та варіанти виконання.
Найпоширеніші запитання:
Найпоширеніші питання
Для чого призначений Q35Y?
Які моделі входять у серію?
Яку максимальну товщину листа можна різати?
Як вибрати потрібну модель?
Як уточнити ціну?
